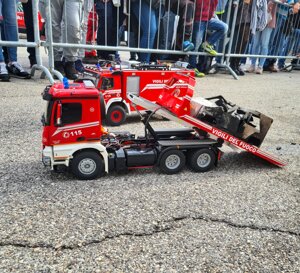

Carro Attrezzi Arocs 3348
Prendi spunto e...........

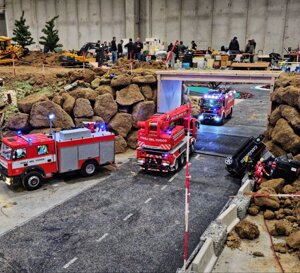

“E un modello senza dubbio innovativo questo carro attrezzi che si allontana dagli schemi soliti di botti e APS ....nei raduni dove non e' possibile fare incendi questo modello e' garanzia di divertimento assicurato..........

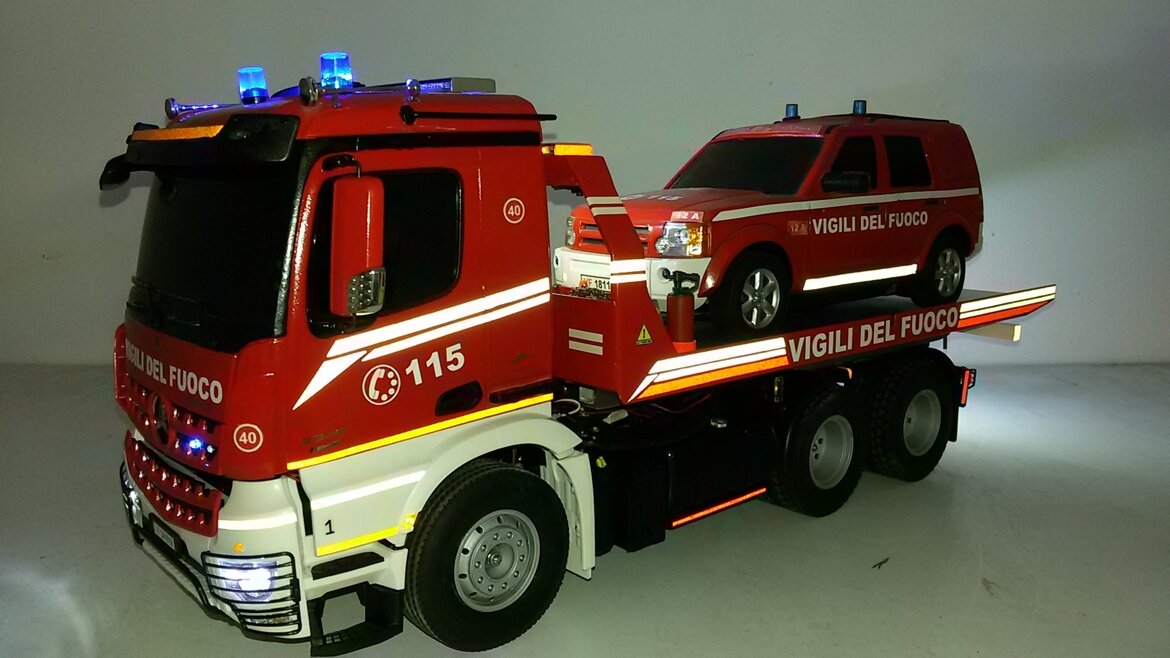

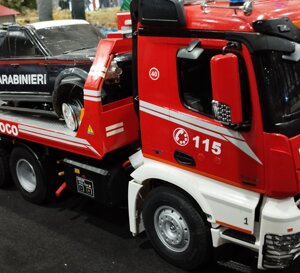

Carro Attrezzi Arocs 3348
e dopo 180 ore di lavoro....
“ Non è stato facile partire da zero e trovare tutte le soluzioni agli innumerevoli problemi che man mano si sono presentati in fase di progetto ma alla fine tutto è stato risolto e il risultato devo dire che è stato senza dubbio più che soddisfacente....
Progetto terminato il 24/10/2019
Carro Attrezzi Arocs 3348 2019

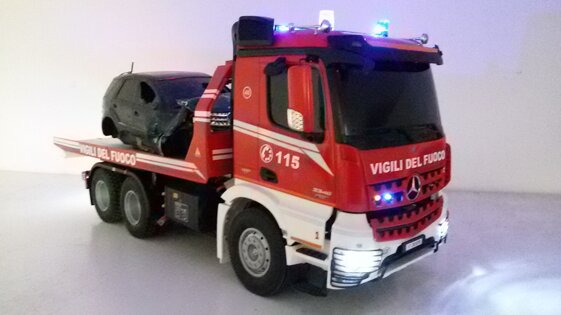

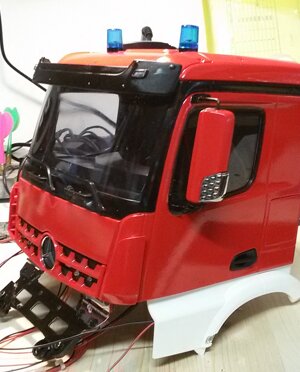

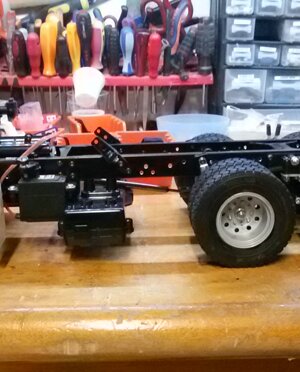

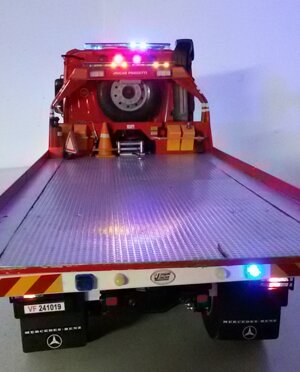

Come già accennato è un progetto del tutto innovativo che ha ben poco a che fare con tutto quello progettato finora, non ci sono cisterne pompe idranti ecc. ecc. quindi partire da zero per capire come muovere i componenti principali del progetto che sono lo scivolo dove scorre la piattaforma sulla quale è montato un arganello un castello luci con una barra lampeggiante il tutto dovrà sollevarsi tramite un pistone e scorrere avanti ed indietro. Vi assicuro che non è stato facile risolvere tutte queste problematiche ma alla fine il risultato è stato per me assolutamente soddisfacente. Il modello base e' una Mercedes Actros 3 assi tamiya cambio a tre marce come già detto sul telaio è stato montato l'intero sistema della piattaforma , arganello e tutti i movimenti sono gestibili dal radiocomando dal quale è possibile accendere fanali luci stop retromarcia lampeggianti stroboscopiche sia gialle che blu e la sirena . Su questo modello e' prevista una appendice che riguarda una cisterna da 6 litri che potrà essere caricata sulla piattaforma e trasportata per dare supporto idrico ai mezzi antincendio.
Fasi del progetto
Meccanica - elettronica -

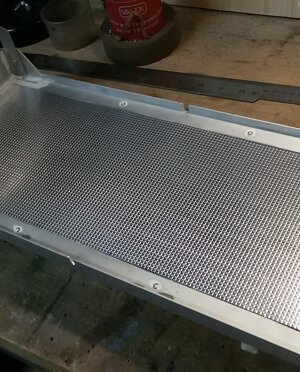

il problema piattaforma

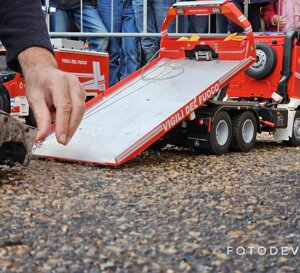

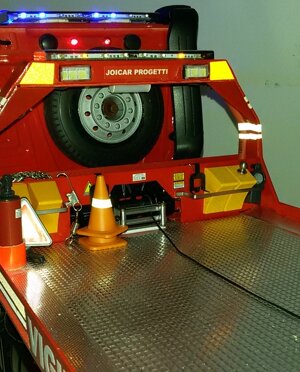

Uno dei problemi principali di questo progetto è stato riuscire ad alzare e fare scorrere la piattaforma in avanti ed indietro considerando tutte le connessioni elettriche dell'arganello, del motore responsabile dello spostamento della piattaforma, del castello luci dove ci sono due potenti faretti , la barra lampeggiante gialla e tutti gli accessori.

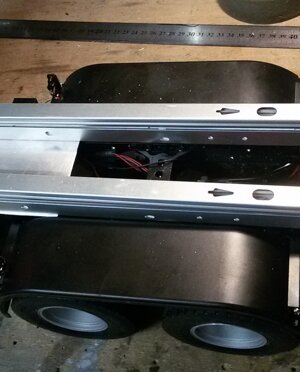

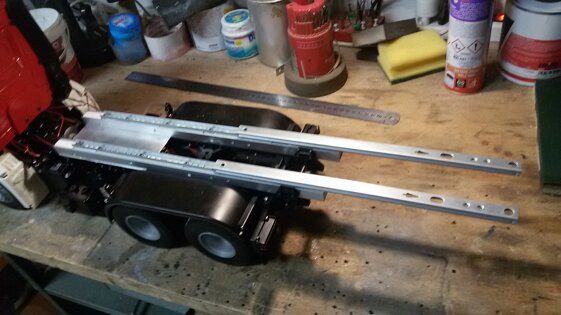

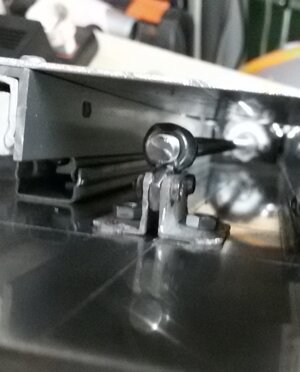

Le slitte

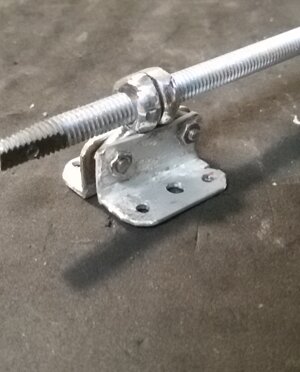

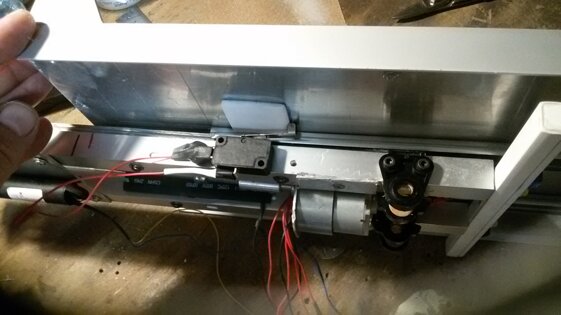

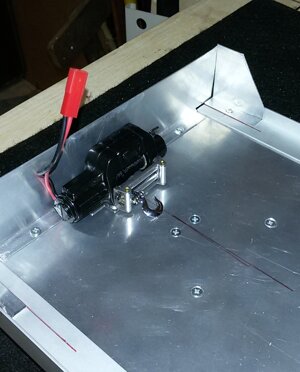

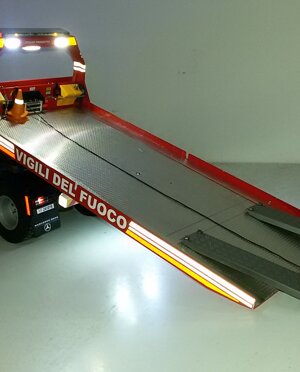

La soluzione allo scorrimento della piattaforma sono state due slitte sulle quali e' stata fissata la piattaforma ,il movimento di questultima è stato affidato alla rotazione di una vite senza fine ruotata da un motore elettrico alimentato da una batteria 12v montata nella cabina , il sollevamento da un potente pistone CTI con relativa elettronica .
Foto operative

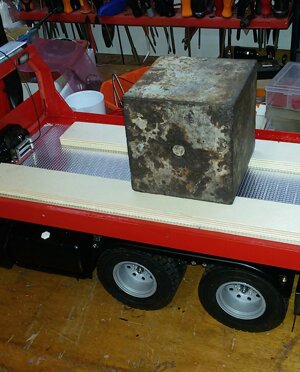

I video... collaudo e prove di carico

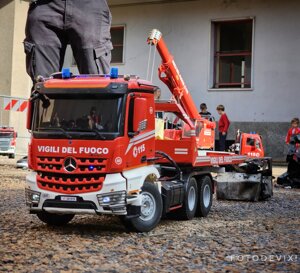

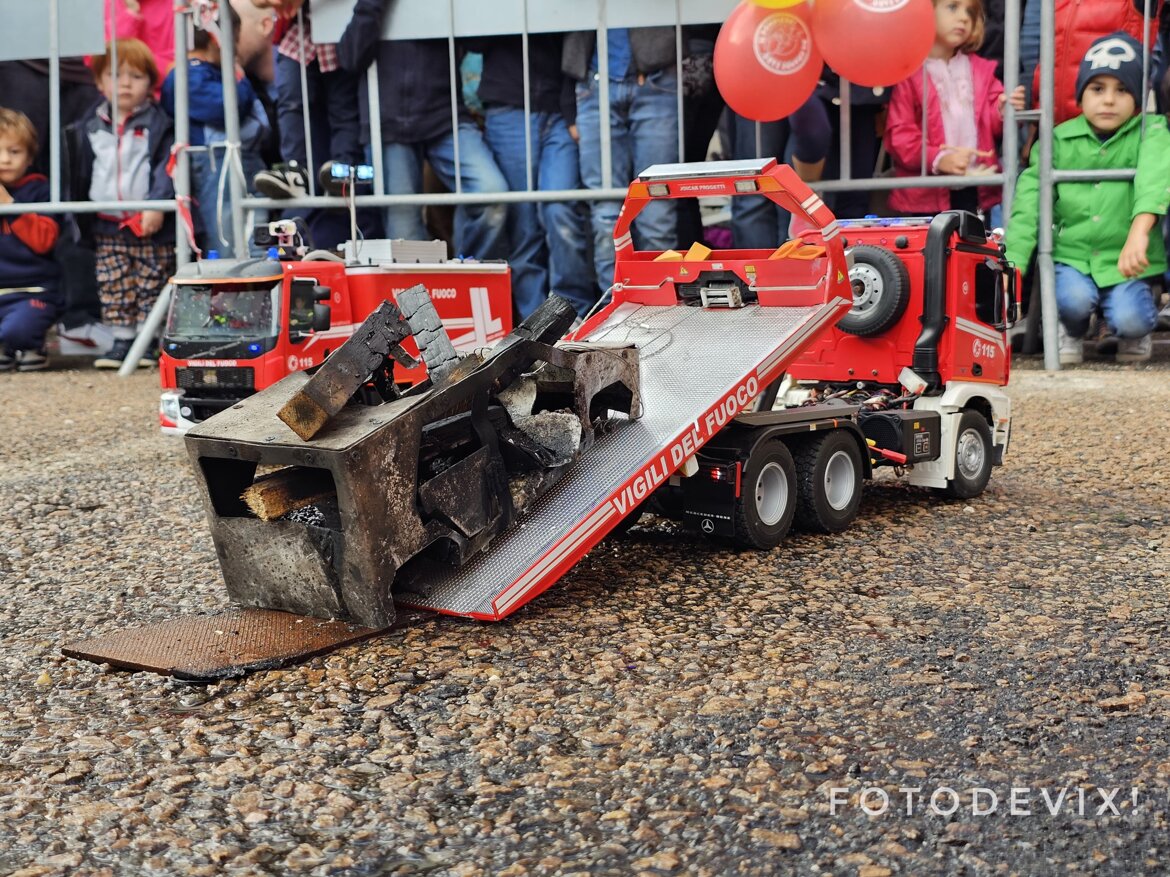

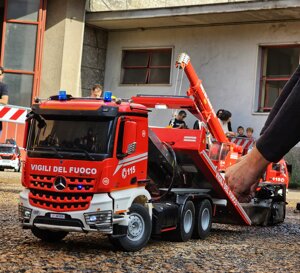

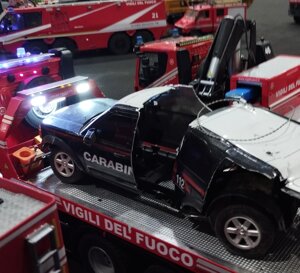

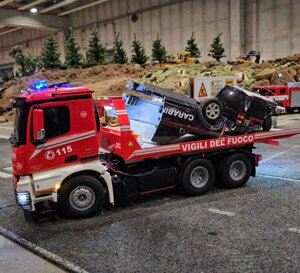

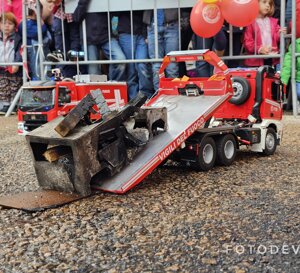

Ultimo nato in ordine di tempo questa volta non e' nè un'autopompa nè un autoscala o gru , si tratta di un bellissimo Carro Attrezzi naturalmente completamente funzionante , nel video le funzioni principali sono ben documentate , il modello e' radiocomandato con cambio a tre velocita tamiya. - Operazioni di carico di questa unita' speciale di supporto idrico , in particolare questa cisterna di ben sei litri d'acqua puo' essere traportata in caso di incendio come supporto idrico ed è in grado di rifornire ben due APS contemporneamente
Concludendo
Siamo alle battute finali su questo particolare modello che mi ha impegnato per ben 180 ore di lavoro certamente bisognava partire da zero e molte di queste ore sono state impiegate per trovare le soluzioni ai problemi piu volte elencati ma alla fine il risultato non si e' fatto attendere , se vuoi saperne di più non esitare a contattarmi ....
