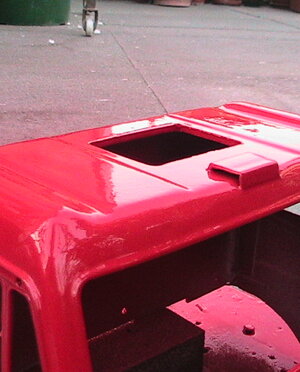

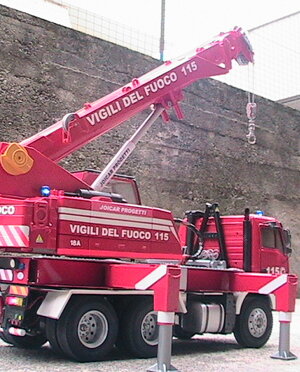

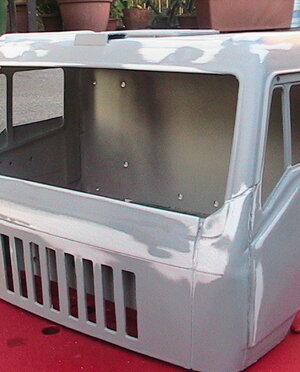

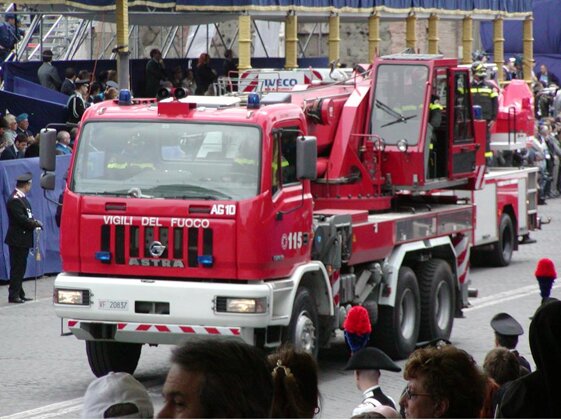

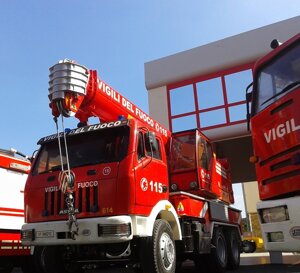

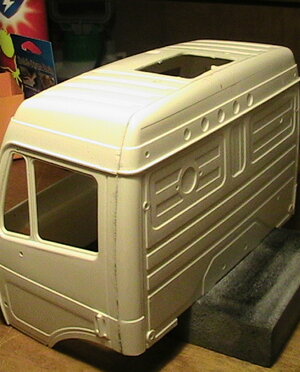

il progetto questa volta e' fortemente ispirato all'ASTRA hd7 64.38 in dotazione ai nostri Vigili del Fuoco . E' stata una scommessa il modello e' inesistente in commercio e totamente da progettare compreso la cabina costruita di sana pianta modificando con opportune "protesi" e stuccature una cabina di un mercedes 1838 della Tamiya
Un progetto partito da zero

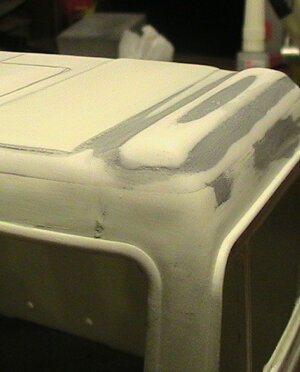

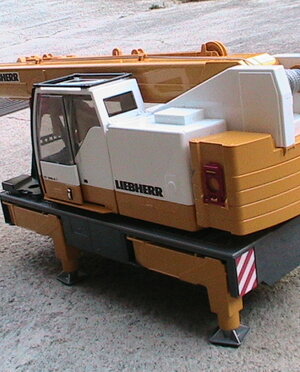

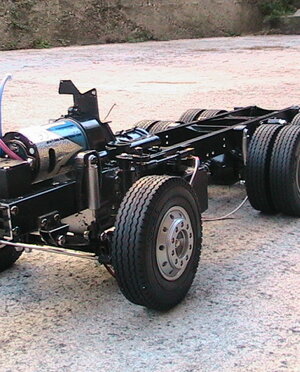

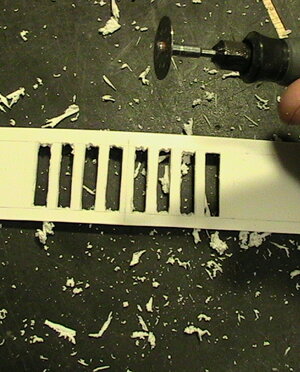

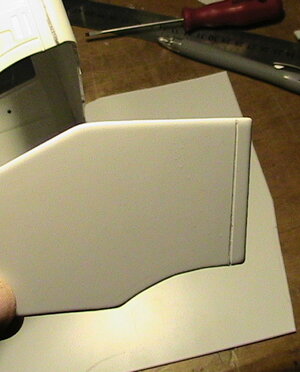

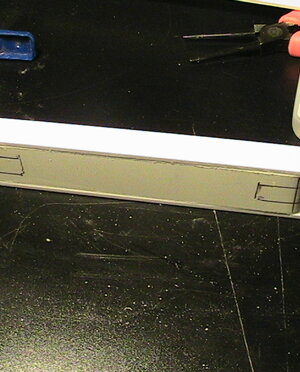

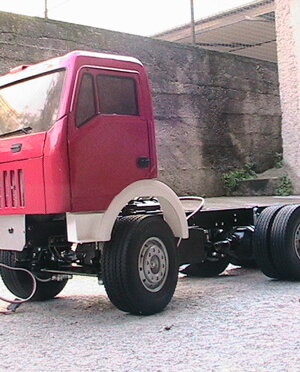

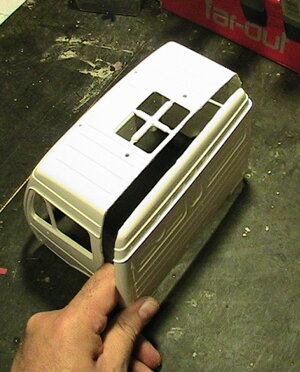

Ci sono volute numerose ore di lavoro per tagliare il materiale in eccedenza e applicare le diverse protesi che alla fine mi hanno consentito di ottenere un soddisfacente risultato . Per il telaio ho deciso di scegliere la configurazione Tamiya a tre assi mentre il corpo intero della gru e' il risultato di una serie di notevoli e particolari modifiche apportate alla nuova gru (2012) della Bruder... ...2 motoriduttori muoveranno ARGANO e SFILO DEL BRACCIO, ROTAZIONE torretta e SOLLEVAMENTO del braccio sono affidati rispettivamente a RALLA e PISTONE della CTI . Radiocomando 8 i canali 4 occupati dai movimenti della gru , 3 per quelli del camion il rimanente gestisce sirena e strobo + lampeggianti quest'ultimi della Pistenking , tre comandi manuali serviranno ad attivare fari, luci di stazionamento e faretti della gru. Il Modello pesa 8160 g e monta un potente motore della Carson indispensabile quindi l'utilizzo del robusto cambio a tre marce della tamiya , la portata massima di sollevamento secondo gli ultimi test si aggira intorno ai 1900 g. - 300 le ore di lavoro necessarie alla realizzazione del progetto ...
Da 911 a 312 per passare all'ultima versione la 614
2011
2012
2014

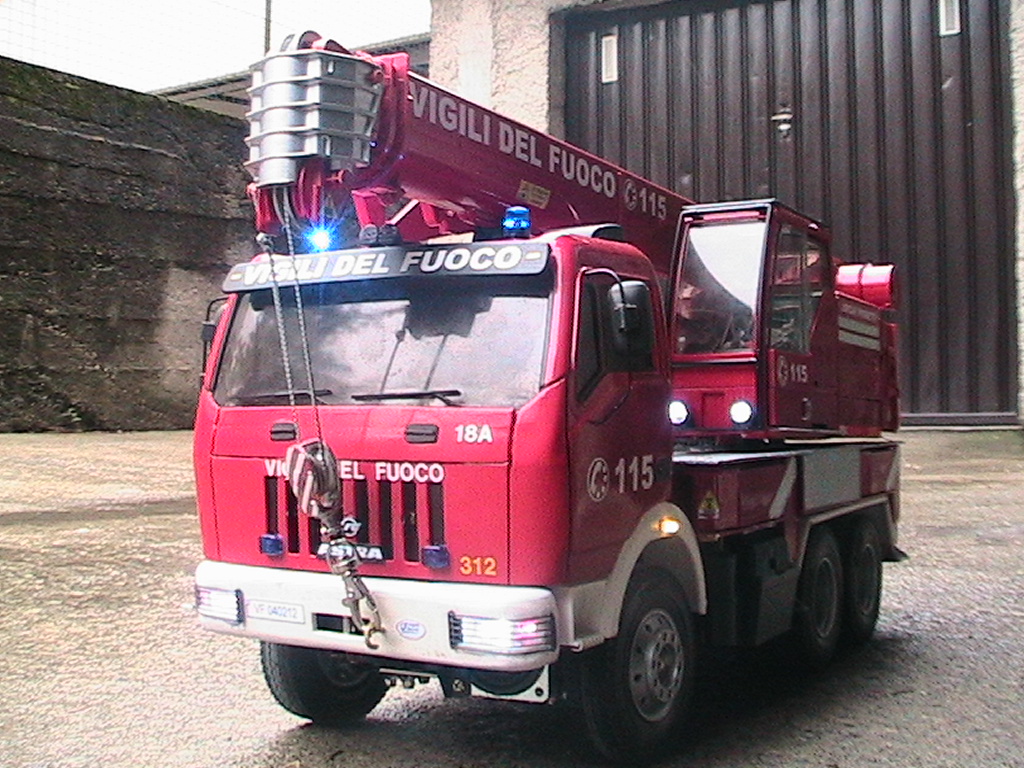

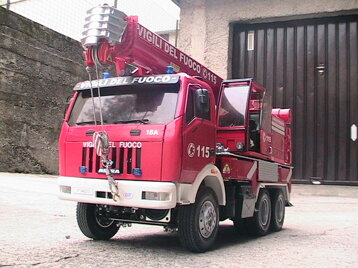

Modello cosi' come è stato presentato nel 2011 , privo di una vera ralla era soggetto a importanti limitazioni di carico.....

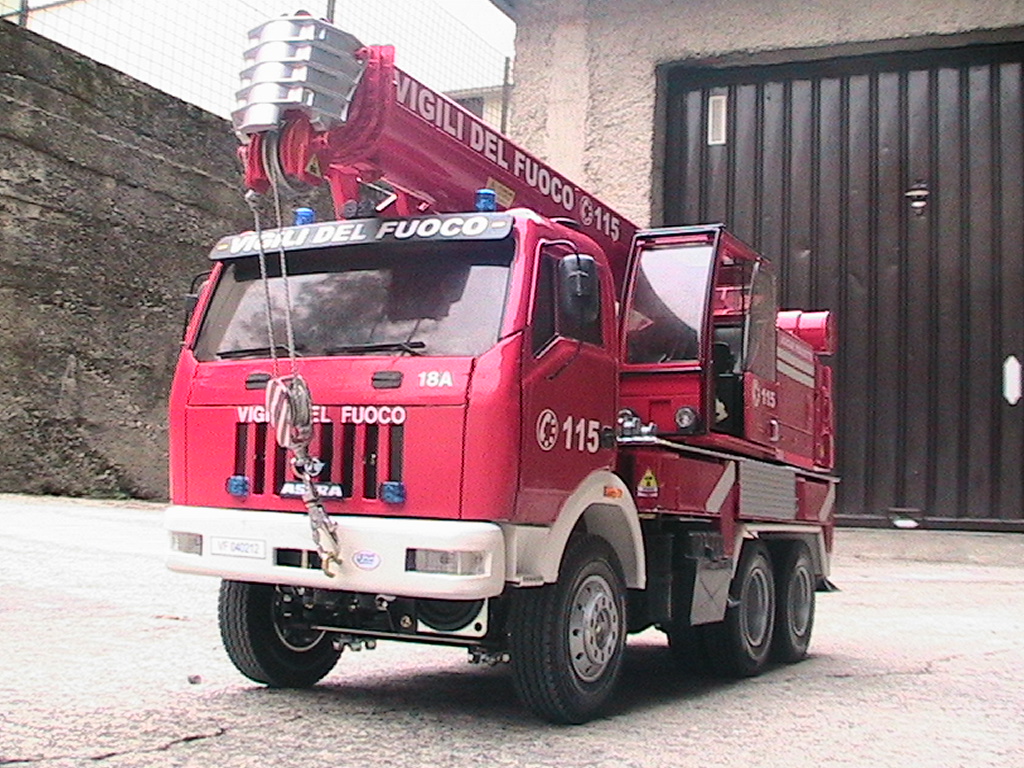

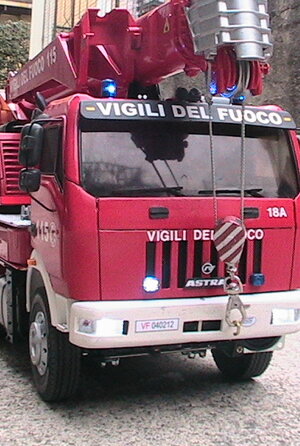

un anno dopo i fanali sono protetti dalle griglie come nel modello originale, viene inserita la seconda ricevente che gestisce la torretta....

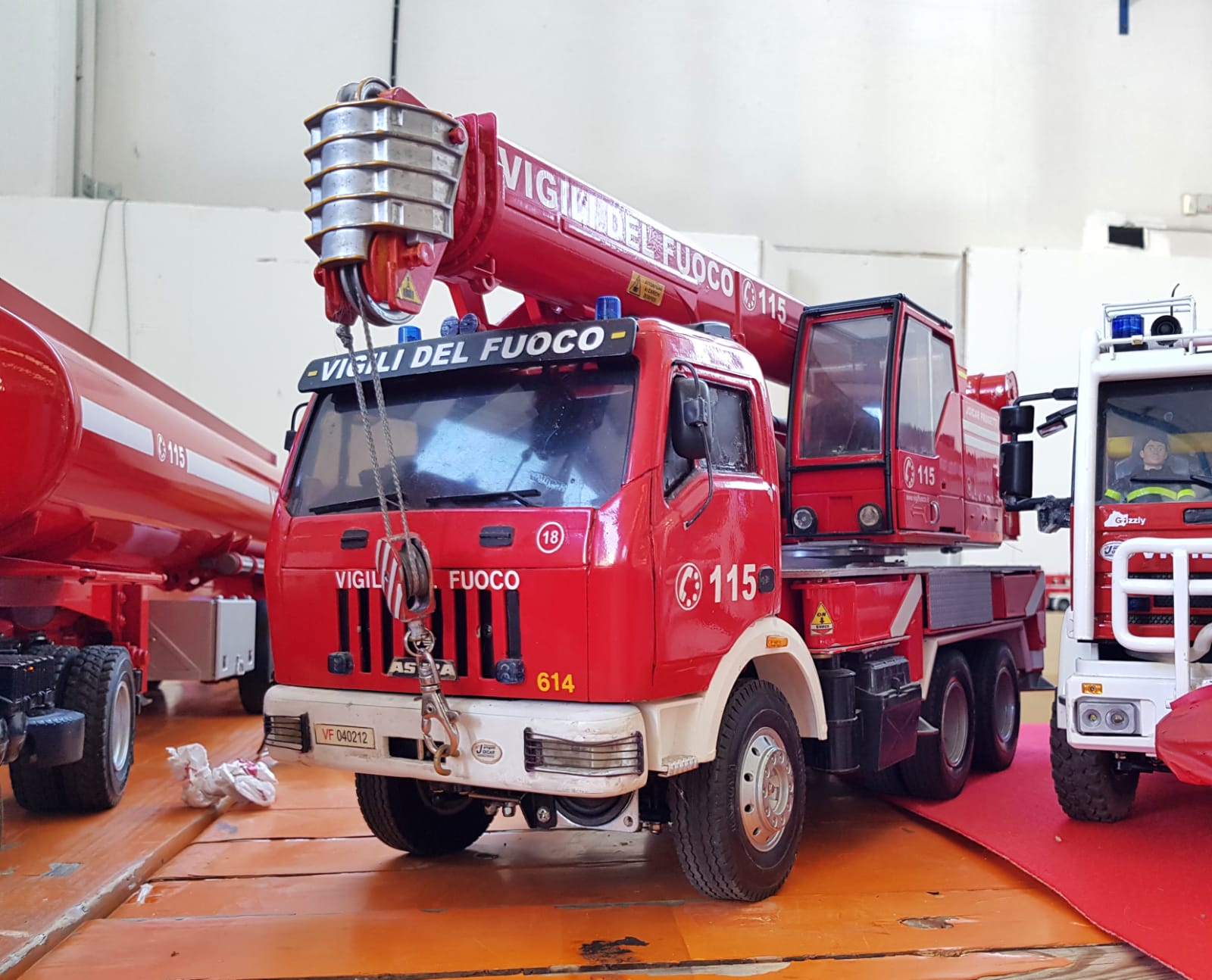

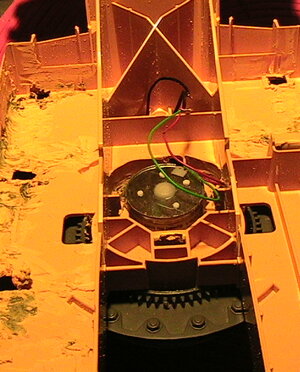

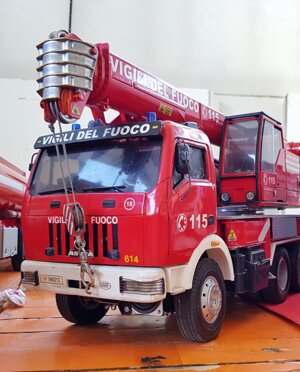

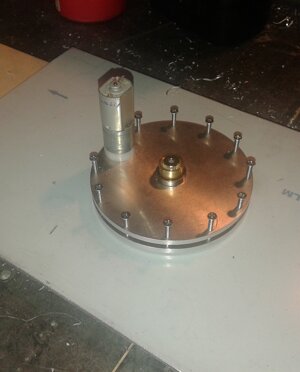

Ma la vera svolta al progetto avviene ne 2014 quando la torretta e' completamente rivoluzionata con l'inserimento di una vera ralla che integra sensibilmente le prestazioni..
Riconoscimenti

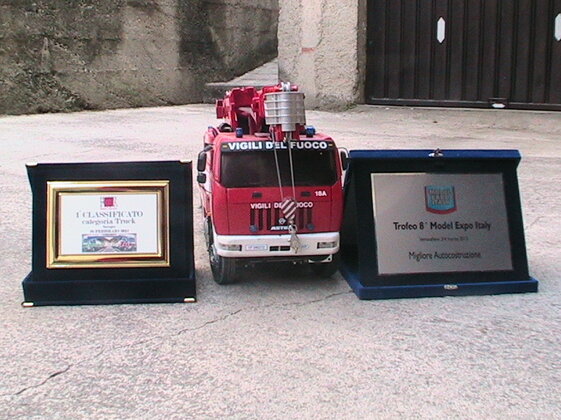

Modello premiato al Model Expo Italy di Verona e al Hobby Model Expo di Novegro nelle edizioni del 2012 come MIGLIORE AUTOCOSTRUZIONE
Fasi del progetto

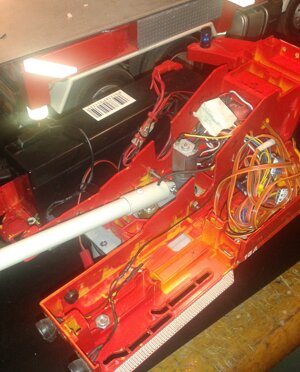

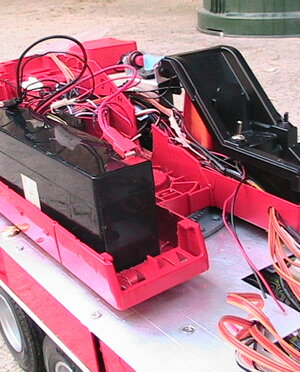

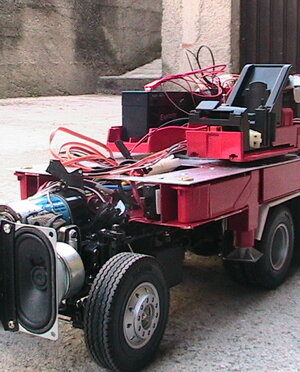

Meccanica - elettronica -
Guarda come è stato costruito
Dopo l'autoscala e' la volta dell ' Autogru Astra sempre ispirata al mezzo dei Vigili del Fuoco come e' tradizione di Joicar Progetti in questo video tutte le fasi di lavorazione di questo progetto....
La sequenza dei 3 aggiornamenti

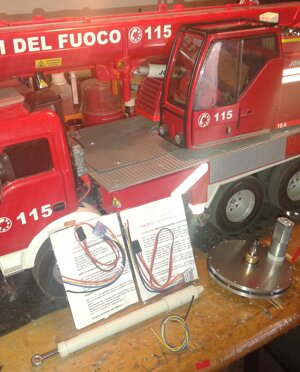

Dal febbraio 2012 e' il terzo aggiornamento di questo modello , stavolta e' stata sostituita la ralla ed il pistone del braccio della gru . Ora il modello e' molto piu' maneggevole potente ed affidabile

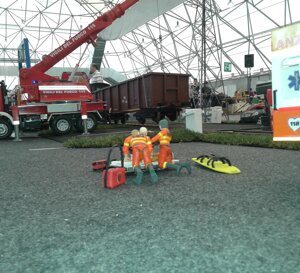

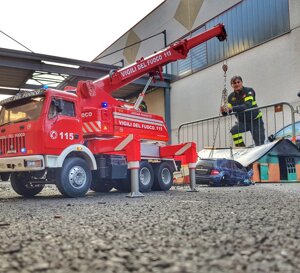

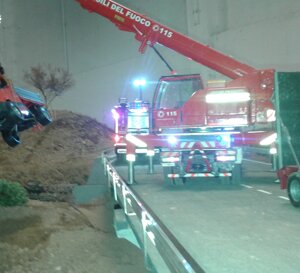

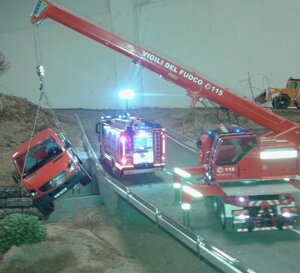

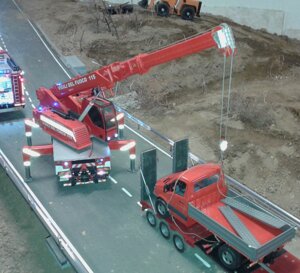

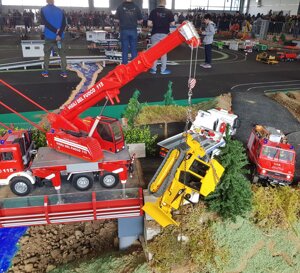

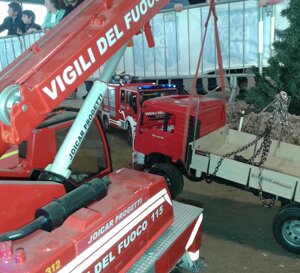

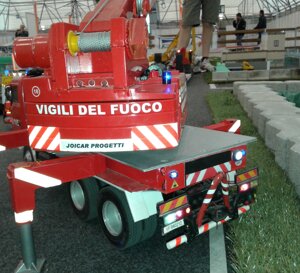

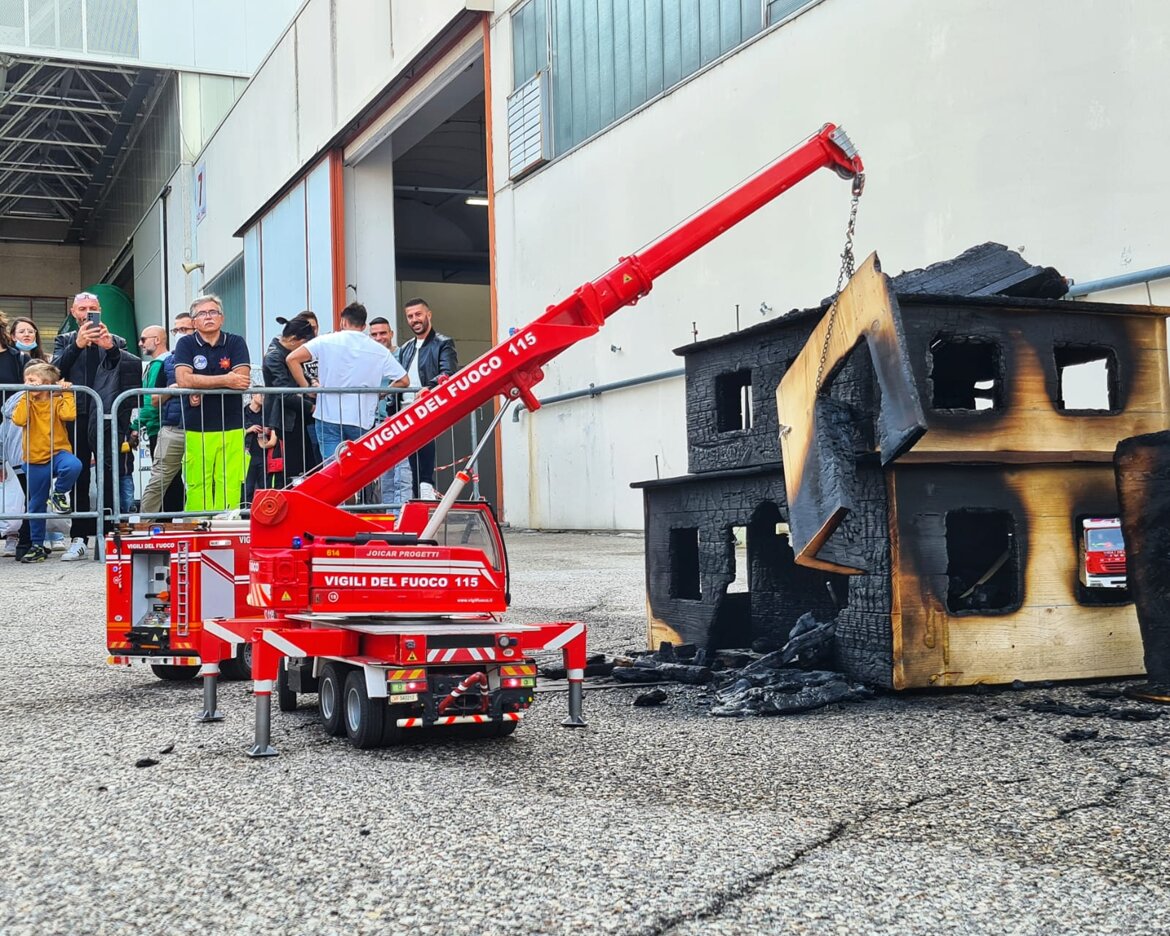

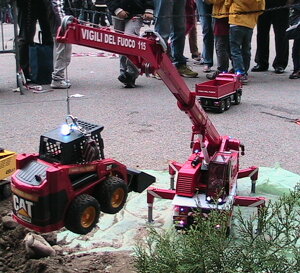

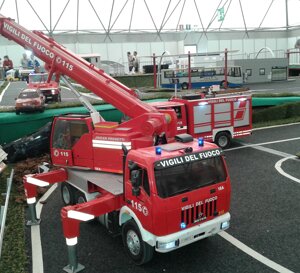

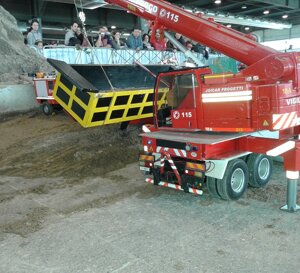

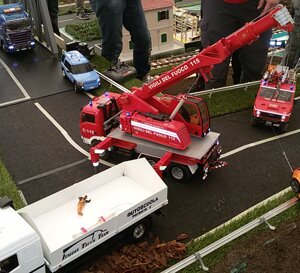

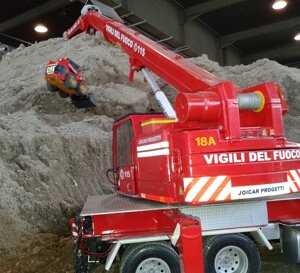

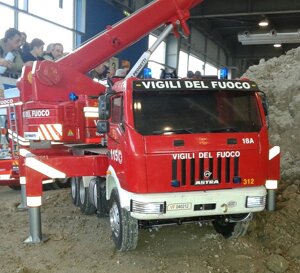

Foto operative
